寶貝描述：

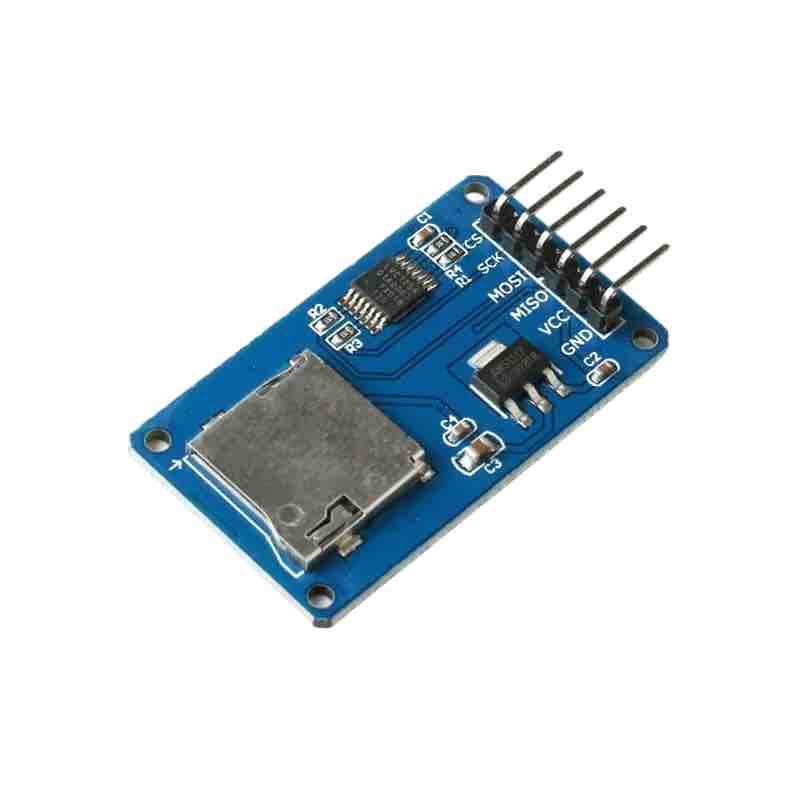

該 模組（MicroSD Card Adapter）是Micro SD卡讀寫模組，通過檔系統及SPI介面驅動程式，單片機系統即可完成MicroSD卡內的檔進行讀寫。Arduino用戶可直接使用Arduino IDE自帶的SD卡程式庫即可完成卡的初始化和讀寫

模組特點如下：

1.支持Micro SD卡、Micro SDHC卡（高速卡）

2.板載電平轉換電路，即介面電平可為5V或3.3V

3.供電電源為4.5V~5.5V，板載3.3V穩壓電路

4.通信介面為標準SPI介面

5.4個M2螺絲定位孔，便於安裝

介面參數：

介面描述：

Mirco SD卡模組的介面如下圖所示：

控制介面：共6個引腳（GND、VCC、MISO、MOSI、SCK、CS），GND為地，VCC為供電電源，MISO、MOSI、SCK為SPI匯流排，CS為片選信號腳；

3.3V穩壓電路：LDO穩壓輸出的3.3V為電平轉換晶片、Micro SD卡供電；

電平轉換電路：往Micro SD卡方向的信號轉換成3.3V，MicroSD卡往控制介面方向的MISO信號也轉換成了3.3V，一般AVR單片機系統都能讀取該信號；

Micro SD卡座：是自彈式卡座，方便卡的插拔。

定位孔：4個M2螺絲定位孔，孔徑為2.2mm，使模組便於安裝定位，實現模組間組合；

使用方法：

1個Arduino相容主板Catduino（不熟悉開源硬體的可以將其理解為Atmega328P單片機開   發板）及一根mini USB線；

1個Micro SD卡模組；

1張三星的2G的Micro SD卡；

1個Arduino介面擴展板Base shield（內鏈結）；

6根母對母杜邦線，用於連接模組的控制介面和Base Shield上引出的SPI介面；

實驗步驟：

1. 將Base Shield直接插到Catduino主板上，確保Micro SD卡已格式化為FAT16或FAT32格式，並將其插到Micro SD卡模組上。

2. 用6根母對母杜邦線將Micro SD卡模組與Base Shield的SPI介面連接起來，如下表、圖所示：

3. 用mini USB將Catduino連接起來，如果是首次使用該主板，其USB轉串口驅動可從Arduino的IDE目錄下的drivers找到USB Drivers。

4. Micro SD卡讀寫的相關程式可使用Arduino IDE自帶的程式，目錄是

..\Arduino-1.0\libraries\SD。重新打開Arduino IDE，點擊工具欄的Open按鈕，打開SD中的CardInfo常式，如下圖所示，需要注意的是片選信號腳應改成實際連接到模組的片選腳，在本實驗中選擇D10，如圖中紅框所示。

選好串口、板子名稱，點擊燒錄按鈕，即可燒錄。該常式展示的是如何讀取Micro SD卡的資訊，包括卡的類型、檔系統類型、存儲容量，也列出卡中的檔案名稱。點擊Serial Monitor即可查看。

在SD程式庫中還有其他的常式，用戶可自行實驗及更多的嘗試。

發貨清單：

1個Micro SD卡讀寫模組（防靜電包裝）。
