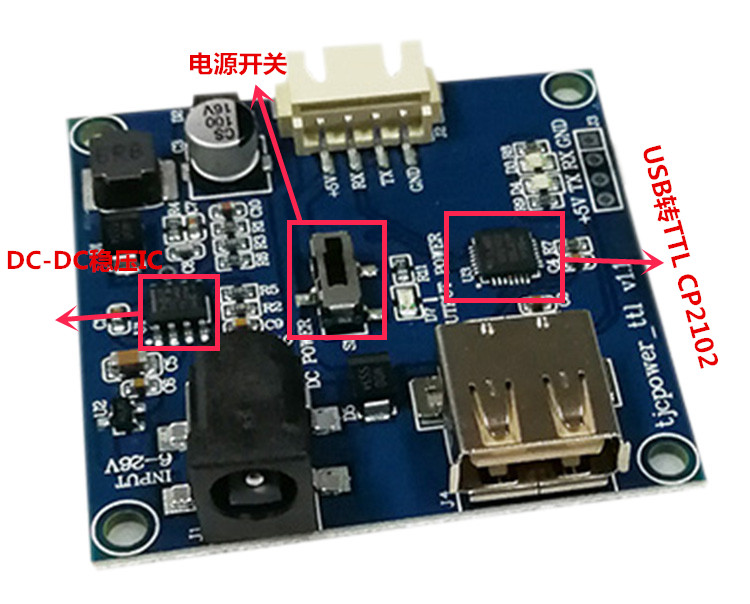

USB轉TTL串口小板
2.配4PIN 2.54mm 線，可以直接連接HMI串口屏，配USB線，可直接接PC。
3.USB線上的5V電源，可以直接給串口屏供電(小於4.3寸以下的屏才可以直接使用USB供電，大於等於4.3寸的建議接上外置電源，否則電腦的USB供電能力不足會導致螢幕工作異常
外置電源；https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-14787471870.15.2a896865PU0aJf&id=5508192173
4.USB電源和外置電源可以同時接入，兩路電源都有使用二極體(SS34)做隔離，不會相互倒灌電流。可以放心使用同時接入。
電源板資料下載連結:
http://tftdata.tjc1688.com/ttl/tjcpower_ttl.rar
本模組配合我們的USART模組使用，不提供其他刷機實例。懂用的才買，我們只保證串口通信正常。
針腳接法及說明：
連接前請一定找的針腳定義，尤其是GND一定不能接在有電壓的針腳上，而且RX和TX端也不要接在VCC針上了，(實際測量過有些VCC針腳電壓高達14V。）接錯必燒轉接線晶片，一定請注意，不要拿自己的小板做實驗，否則燒壞我們不負任何責任的。一定要找好針腳定義在接。
使用時請把RXD與目標板TX相接，TXD與目標板RX相接，GND接GND，如果不行，對調一下RX與TX。所有模組都經過雙重測試出廠！
再次申明沒有電子基礎的不要買！！本店所售出的每一塊模組都經過店主親自測試完好才發出，保到手完好，請買家收到貨後不要盲目的接到電路上去，先瞭解清楚了接線再操作，模組類產品一經售出不退不換，請各位買家知悉！！！
連接方式：
RX對TX;
TX對RX；
地對地（GND對GND）
